Câmara telescópica: inspecionar em altura sem andaimes

Uma câmara telescópica é uma câmara de inspeção montada numa vara extensível: permite ver e filmar pontos altos ou de acesso difícil — caleiras, coberturas, cisternas, contentores — mantendo os pés no chão. A imagem aparece em tempo real num ecrã integrado e pode ser registada.

O que é uma câmara telescópica de inspeção?

Uma câmara telescópica — ou câmara de inspeção telescópica — junta três elementos: uma cabeça de câmara com iluminação, uma vara extensível e um ecrã de visualização. A vara é montada por secções e pode ser em fibra de carbono, o que a torna leve e rígida. O utilizador vê a imagem em tempo real, sem subir.

A extremidade pode ser rígida ou em colo de cisne. O colo de cisne é um troço flexível com memória de forma: dobra-se à mão na curvatura desejada e mantém-na. É o que permite entrar por baixo de uma telha, contornar um rufo ou virar a objetiva para dentro de uma caleira ou de um tubo de queda.

Serve para inspeção visual e para registar imagem. Não mede, não substitui um ensaio de estanquidade nem um diagnóstico estrutural. Serve para ver depressa, decidir se é preciso mais e documentar o que se viu.

Ficha da câmara telescópica Scopicam

Inspeção de cobertura e controlo de caleiras: como se faz sem subir

A inspeção de cobertura e o controlo de caleiras são o uso mais direto da câmara de cobertura. Caleira entupida, junta aberta, rufo solto, chapa perfurada: vê-se do solo ou da varanda, sem montar andaime nem escada. Para um síndico ou uma câmara municipal, isto reduz deslocações e risco.

Antes de subir, verifica-se. A câmara permite uma primeira triagem e ajuda a decidir se é necessária intervenção. A imagem gravada serve de prova para o condómino, para o cliente ou para o relatório de obra.

Há limites: o alcance depende do comprimento da vara, o vento faz oscilar a imagem e a leitura à distância exige alguma prática. Com pouca luz, a iluminação da cabeça e a proximidade ao alvo fazem a diferença. Em coberturas muito inclinadas ou frágeis, a câmara não dispensa os procedimentos de segurança em trabalho em altura.

O vídeo seguinte mostra a câmara em utilização: montagem da vara em secções e leitura da imagem no ecrã integrado. Ajuda a perceber o gesto no terreno antes de definir a configuração certa para a sua equipa.

Fio de água: ler o interior da canalização sem abrir

O fio de água é a linha de escoamento no fundo do tubo. Numa inspeção de canalização, é aí que se lê o estado da rede: lâmina de água, depósitos, raízes, desalinhamentos e obstruções.

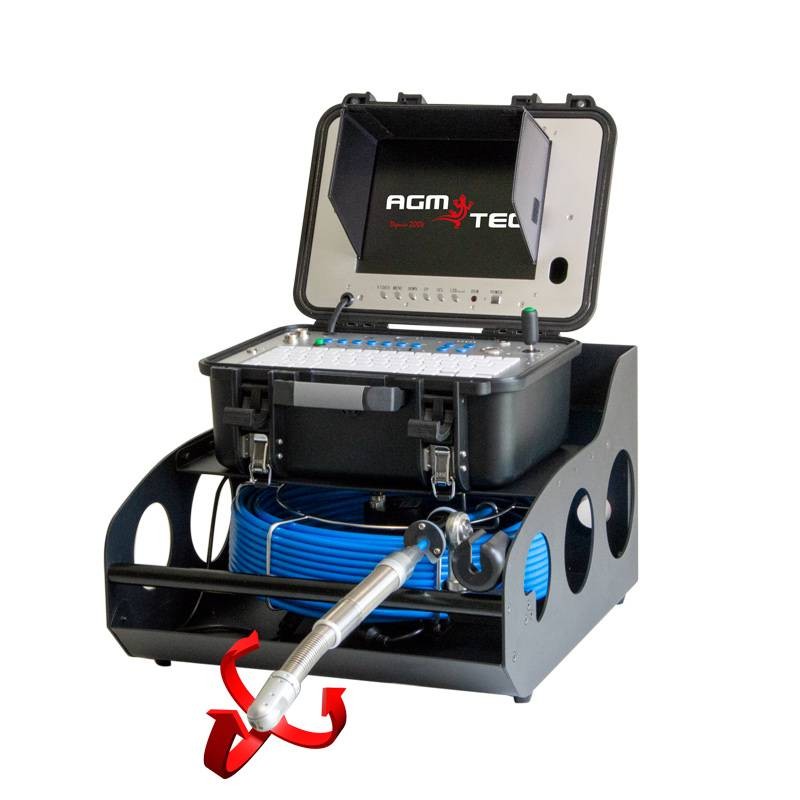

Para troços enterrados, a ferramenta habitual é a câmara com cabo push, que avança pelo interior do tubo. A câmara telescópica com colo de cisne complementa-a nos acessos verticais e nos pontos altos: tubos de queda, algerozes, caixas de visita à vista e ligações acessíveis.

O colo de cisne permite orientar a objetiva para o fundo do tubo e acompanhar a curvatura de um cotovelo. Ganha-se uma primeira leitura rápida, sem desmontar. Não se ganha medição nem laudo: para isso é preciso o equipamento e o relatório adequados.

Contentores, alfândega e endoscópio industrial

No controlo de contentores e na ação aduaneira, a câmara telescópica entra onde o inspetor não deve entrar: interior de um contentor carregado, teto, paredes e cantos acima da carga. A vara longa e o ecrã integrado permitem varrer sem retirar mercadoria.

Como endoscópio industrial, serve para cavidades de máquinas, condutas de ventilação e troços de rede em zonas de acesso difícil. A cabeça pequena e o colo de cisne entram por aberturas estreitas; a imagem em ecrã evita desmontagens desnecessárias.

Na inspeção de cisternas e depósitos, veem-se paredes, fundos e juntas sem entrar. Isso reduz o tempo de paragem e o número de entradas em espaço confinado. Não as elimina: quando a entrada é necessária, aplicam-se os procedimentos próprios, com os meios de segurança previstos.

Que configuração escolher e onde estão os limites

Escolher começa pela pergunta certa: o que quero ver, a que altura e com que frequência. A resposta define a vara, a extremidade e o tipo de registo.

Estes critérios ajudam a comparar soluções sem se perder em folhas de especificações:

• Rigidez e peso da vara: uma perche de carbono cansa menos em uso prolongado.
• Comprimento útil: deve cobrir o ponto mais alto habitual, sem tornar o transporte difícil.
• Extremidade: colo de cisne para contornar e virar a objetiva; cabeça fixa para leitura direta.
• Ecrã integrado ou registo externo: pese a simplicidade no terreno contra a integração no relatório.
• Iluminação da cabeça: é o que decide a imagem em espaços escuros.
• Resistência ao ambiente: pó, humidade e sujidade fazem parte do trabalho.
• Gravação de foto e vídeo: sem registo, a inspeção não fica documentada.
